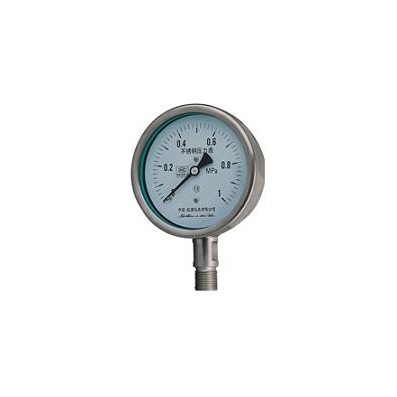

HAKK-Y-B系列不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。

不銹鋼壓力表的整體結構設計合理，工藝精致，具有較高的測量精確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外先進技術裝備中的同類儀表實現國產化的理想配套產品。

結構原理：

  不銹鋼壓力表有導壓系統（包括接頭、彈簧、限流螺釘?shù)龋?、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

主要技術指標

標度范圍、精確度等級

 型號表示：

Y：壓力表

X：儀表公稱直徑及安裝形式：60、10、150分別表示直徑為60、100、150mm的徑向直接安裝式         63、103、153分別表示直徑為60、100、150mm的軸向嵌裝式（其中63型另有軸向直接安裝式）

B：不銹鋼

X：功能：F）耐蝕    FZ）耐蝕抗振

使用環境溫度：-25~70℃（外殼內沖液）

                            -40~70℃（外殼內不充液）

溫度影響：不大于0.4%10℃（使用溫度偏離20±5℃）

抗工作環境振動：V·H·4級（外殼內充液）

                               V·H·3級（外殼內不充液）

外殼防護等級：IP64

沖量：0.2Kg（Y-60B-F）

           0.6Kg（Y-100B-F）

          1.0Kg（Y-150B-F）

導壓系統及外殼等材質

 使用與訂貨須知：
（1）不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號及測量上限
