1、應用：

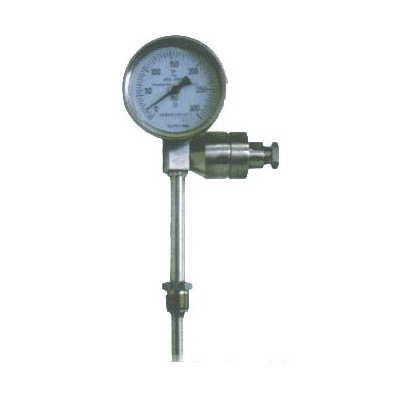

　　HAKK-WSS系列帶熱電偶雙金屬溫度計采用雙金屬溫度計與熱電偶/熱電阻一體的方式,既滿足現場測溫需求，亦滿足遠距離傳輸需求,可以直接測量各種生產過程中的 -80-+500 ℃范圍內液體、蒸氣和氣體介質以及固體表面測溫。

　　2、主要技術參數：

　　標度盤公稱直徑：100、150

　　熱響應時間：≤40s

　　精度等級：1.0、1.5

　　熱電偶：I級 1.5℃；II級 2.5℃

　　熱電阻：A級 ±（0.15+0.005ItI） B 級 ±(0.30+0.005)

　　防護等級：IP55

　　3、帶熱電偶雙金屬溫度計外形及尺寸

　　形 式DABEd

　　徑向型1052373

　　Φ10

　　Φ12

　　Φ14

　　1552373

　　軸向型1055011034

　　1555011034

　　萬向型10523178120

　　15523178120

　　電接點軸向型10540135

　　電接點徑向型1057215042

　　電接點萬向型1054017598

　　4、型號及規格

　　型 號分 度 號測溫范圍℃精度等級保護管材料插入長度

　　WSSE-401E

　　-80-+40

　　-40-+80

　　0-50

　　0-100

　　0-150

　　0-200

　　0-300

　　0-400

　　0-500

　　1 ． 5

　　1Cr18Ni9Ti

　　304

　　316

　　316L

　　哈氏 C-276

　　150

　　200

　　300

　　400

　　500

　　750

　　1000

　　WSSE-501

　　WSSE-411

　　WSSE-511

　　WSSE-481

　　WSSE-581

　　WSSP-401Pt100

　　WSSP-501

　　WSSP-411

　　WSSP-511

　　WSSP-481

　　WSSP-581

　　WSSXE-401E

　　WSSXP-401Pt100

　　WSSXE-411E

　　WSSXP-411Pt100

　　WSSXE-481E

　　WSSXP-481Pt100  注： 熱電偶 I 級，熱電阻 A 級按協議訂貨；

　　保護管其余材質根據協議訂貨

　　5、選型須知

　　a 型號

　　b 熱電偶/熱電阻分度號

　　c 熱電偶/熱電阻精度等級

　　d 雙金屬溫度計精度等級

　　e 測溫范圍

　　f 安裝固定形式

　　g 保護管材質

　　h 插入長度

　　例A：熱電偶雙金屬溫度計，軸向型，E型 I級 測溫范圍0-400℃?；顒?dòng)螺紋M27x2，保護管316插入長度300mm.即為：WSSE-401 0-400℃ l=300mm I級 保護管316
